Клапаны для пылегазовоздухопроводов тип ПГВУ круглые предназначены для регулирования и отключения пылегазовоздухопроводов котельных установок тепловых электростанций с температурой среды не выше 400°С при давлении в коробе до 0,004 МПа.

 Техническая информация:

Исполнение клапана: левое или правое.

Корпус и заслонка клапана: стальные сварные

 Рабочее давление среды: не более 0,004 МПа

 Температура среды: 10°С – 400°С

 При закрытом положении клапана пропуск рабочей среды при Р=0,03кгс/см2 :

  • не более 3% для сечения клапана до 1 кв.м,
  • не более 4% для сечения клапана свыше 1 кв.м.

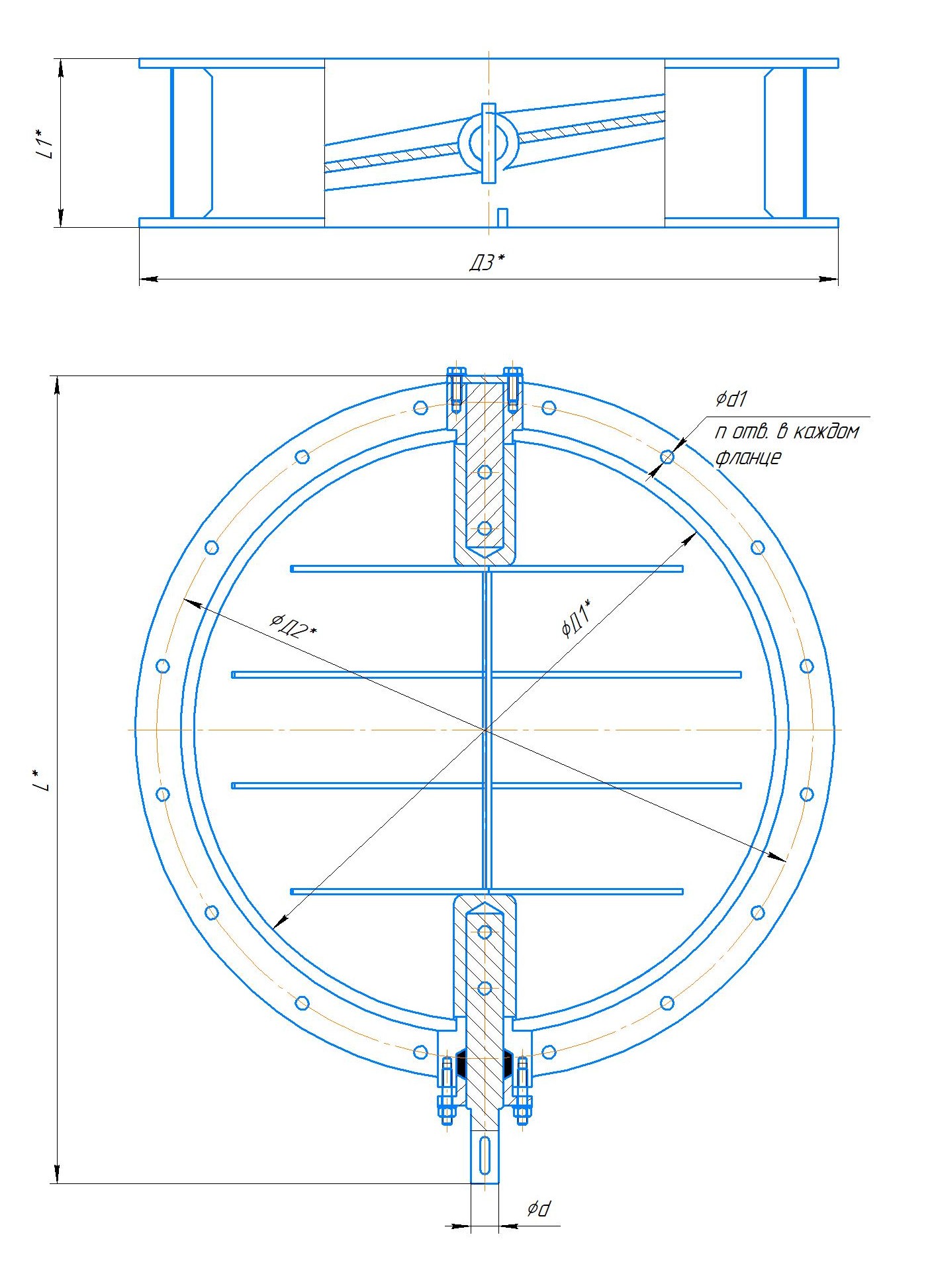

Обозначение

Условный проход Ду

Д1

Д2

Д3

L

L1

d

d1

n

Крутящий момент на валу клапана, Н.м

Масса, кг

01ПГВУ291-80

100

100

160

195

265

80

15

14

6

0,3

9,96

3

150

150

215

250

370

80

20

14

6

1

12,3

5

200

200

270

305

407

80

20

14

8

1,5

16,1

7

225

230

295

330

433

90

20

14

10

2,5

18,5

9

250

260

330

365

465

90

20

14

10

3

21,1

11

275

280

355

390

487

90

20

14

12

3,5

24,3

01ПГВУ292-80

300

310

385

430

543

180

30

18

10

6

45,5

3

325

330

405

450

563

180

30

18

10

7

52,5

5

350

360

435

480

593

180

30

18

10

9

60,3

7

400

410

490

535

645

180

30

18

12

12

65,3

9

450

460

540

585

695

180

30

18

14

20

71,7

11

500

520

600

645

755

180

30

18

16

25

81

13

600

620

700

745

855

180

30

18

16

35

102

15

700

710

800

850

984

220

40

22

16

50

162

17

800

810

900

950

1084

220

40

22

18

75

185

19

900

910

1000

1050

1184

220

40

22

20

100

210

21

1000

1010

1100

1150

1284

220

40

22

22

130

242

23

1100

1110

1200

1250

1405

240

50

22

24

170

340

25

1200

1210

1300

1350

1504

260

50

22

26

210

394

27

1300

1310

1400

1450

1604

280

50

22

28

260

439

29

1400

1410

1500

1550

1715

300

50

22

30

320

491

ПК-2849.00.00

1500

1510

1610

1660

1708

360

60

25

36

370

620

ПК-3804.00.00

1600

1610

1710

1760

1908

360

60

25

36

420

773

ПК-3800.00.00

1800

1810

1910

1960

2008

380

60

25

36

530

917



2000

2010

2110

2180

2280

   400

 60

25

40

620

1300



2200

2210

2310

2380

2480

 70

 25

 44

720

1500



2400

2410

2510

2580

2680

 70

 25

 48

830

1800



2600

2610

2710

2780

2880

 70

 25

 52

950

2000



2800

2810

2910

2980

3080

 70

 25

 56

1200

2300



3000

3010

3110

3200

3350

480

80

31

60

1300

 2800
 3200

3210

3310

3400

3550

480

80

31

64

1500

 3200
